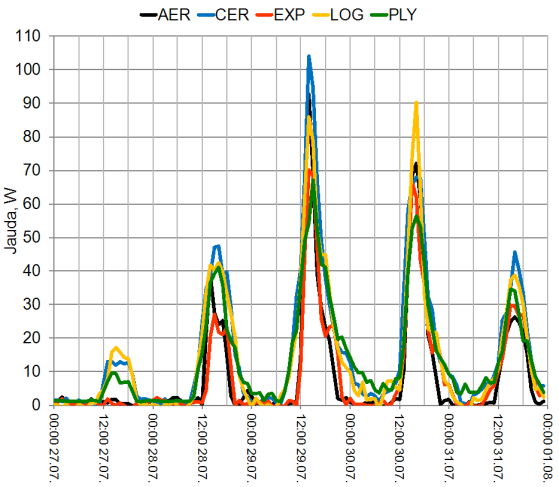

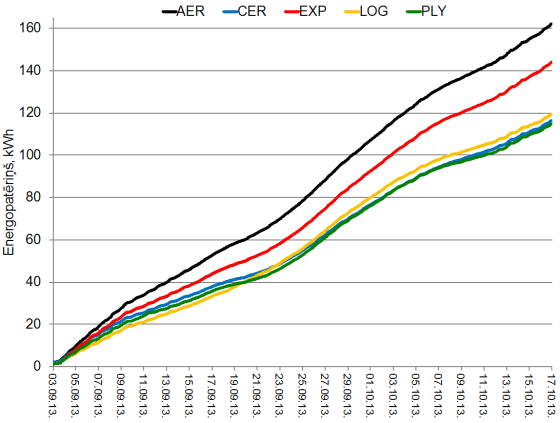

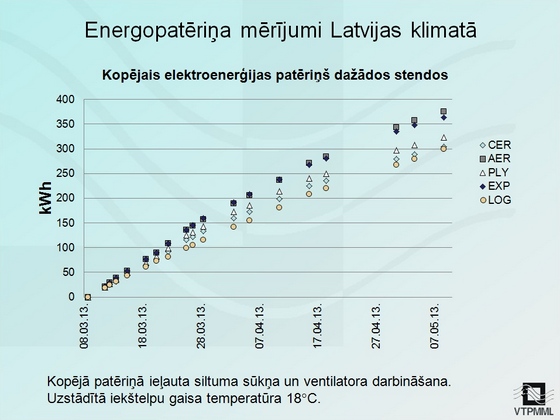

Testēšanas stendos tika veikti standartizētie gaisa apmaiņas (n50, 1/h) un gaisa caurlaidības (q50, m/h) mērījumi dažādās būvniecības stadijās un ar dažādām iekārtām pie 50 Pa spiedienu starpības.

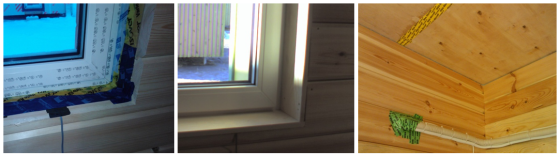

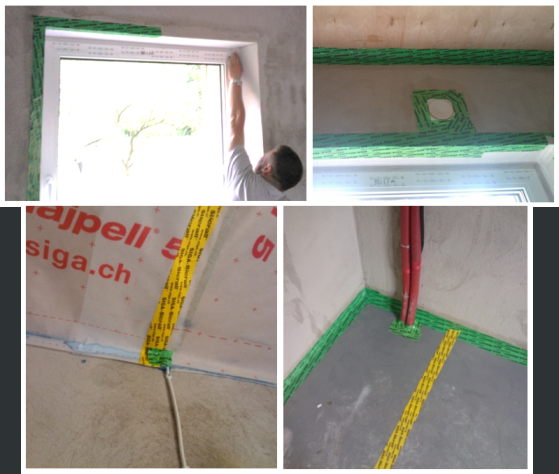

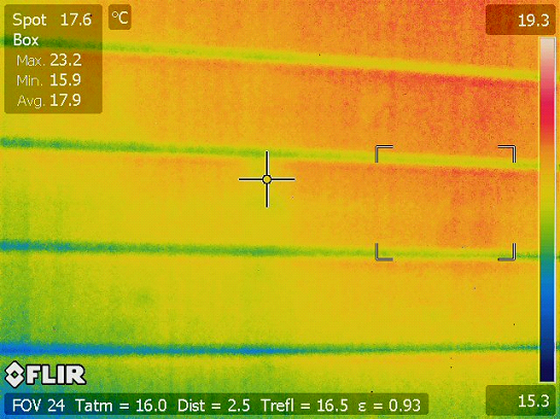

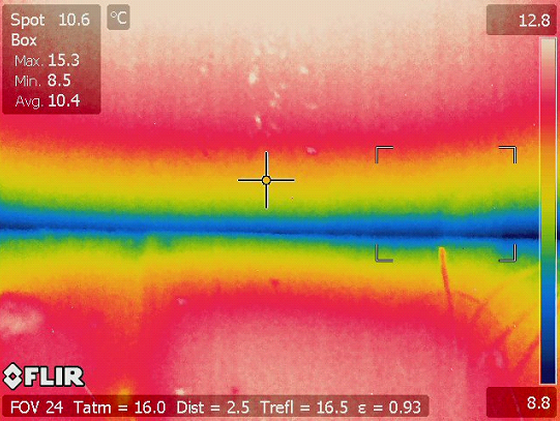

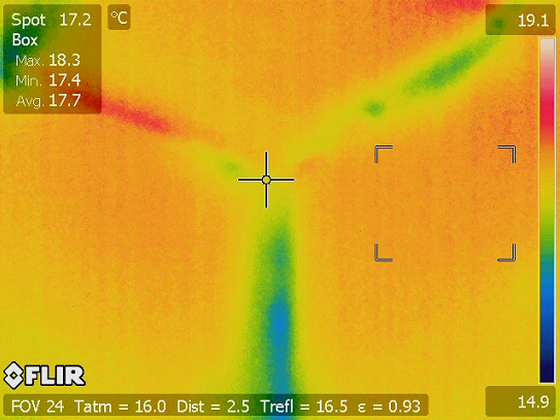

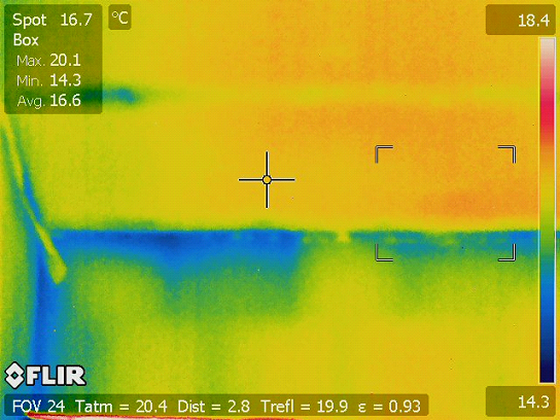

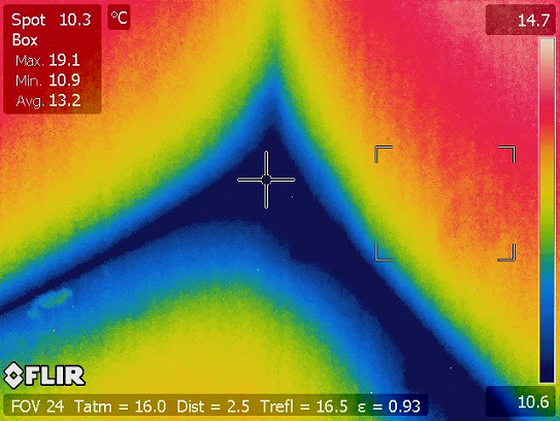

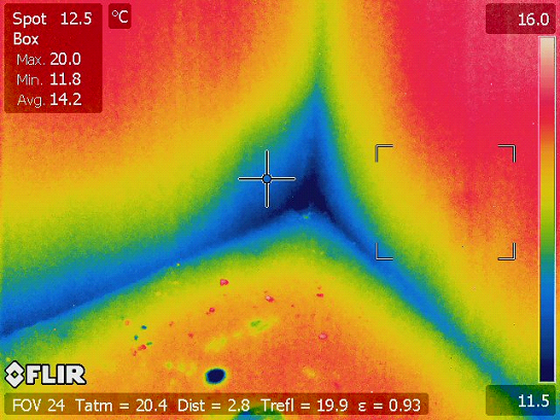

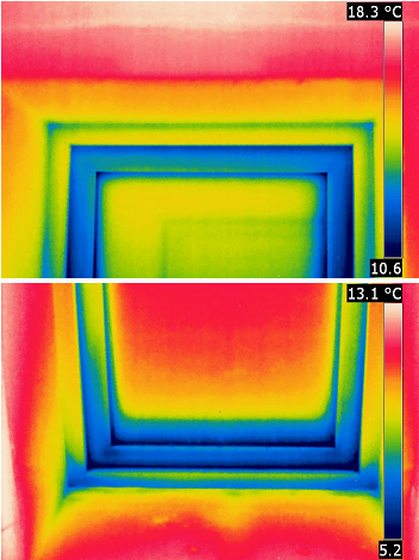

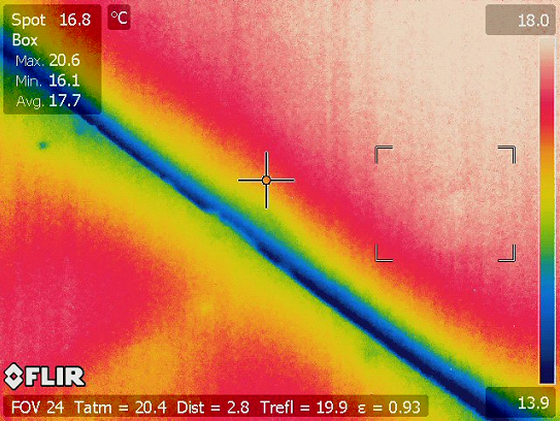

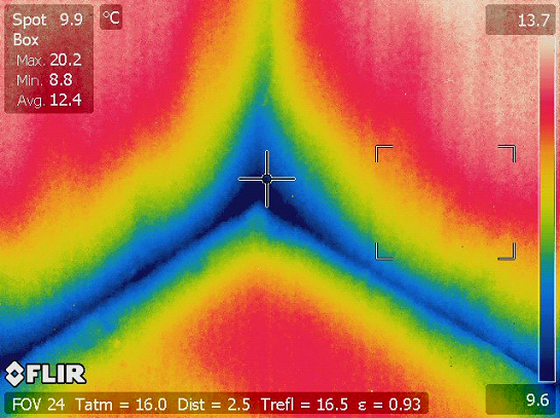

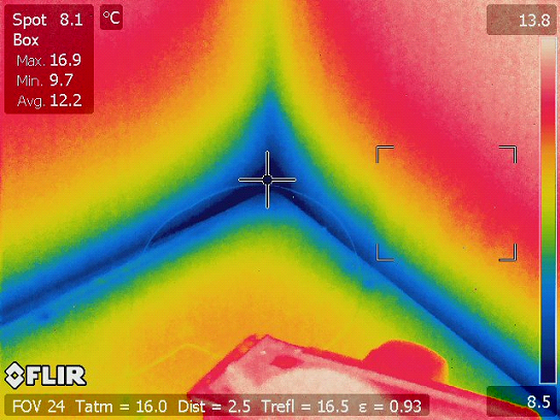

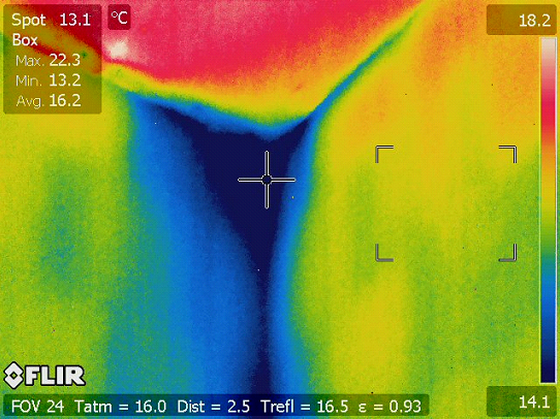

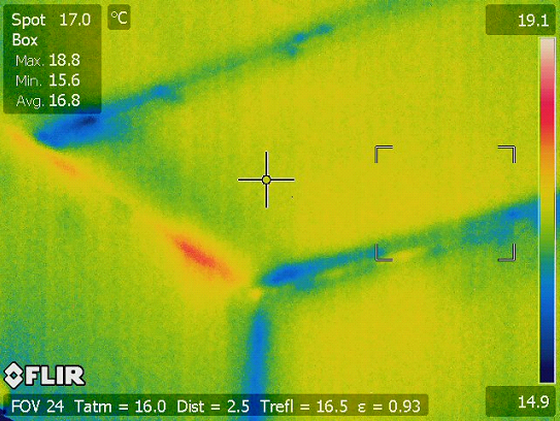

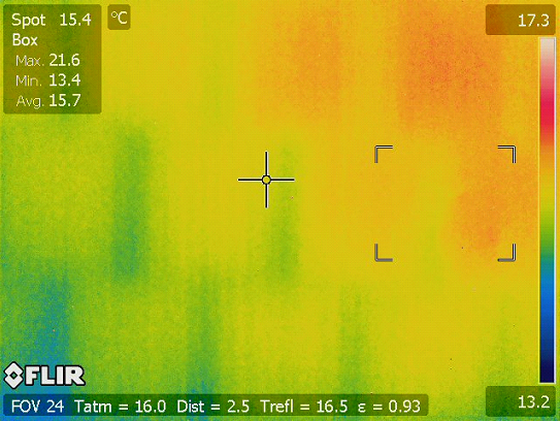

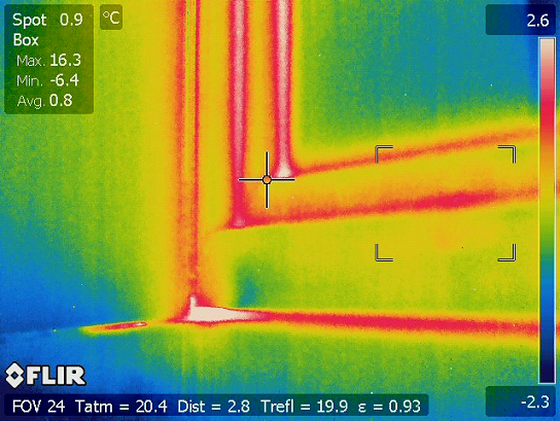

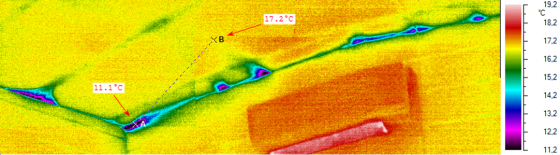

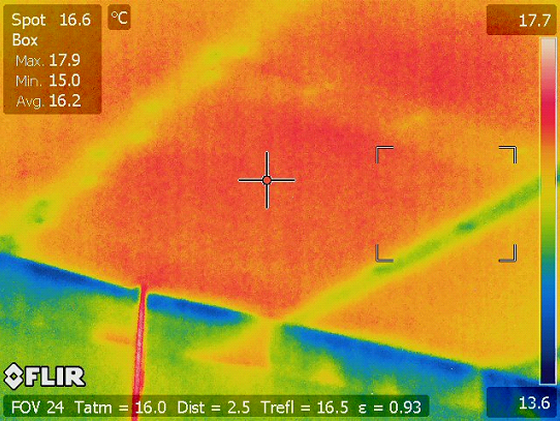

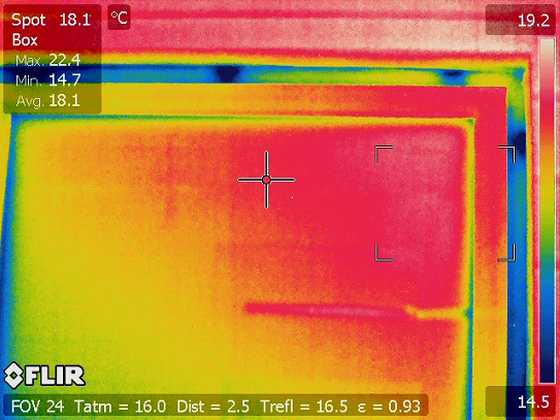

Mērījumi dažādās būvniecības stadijās LOG stendā: bez iekšējās apdares, ar iekšējo apdari, ar iekšējo apdari un hermētiski noblīvētām būvkonstrukciju salaiduma vietām.
LOG stenda būvniecības stadija |
Gaisa apmaiņa n50, 1/h |
Gaisa caurlaidība q50, m/h
|
Bez iekšējās apdares |
4,26 |
2,13 |
Ar iekšējo apdari |
1,97 |
0,98 |
Ar iekšējo apdari un hermētiski
noblīvētām būvkonstrukciju salaiduma vietām |
1,91 |
0,94 |

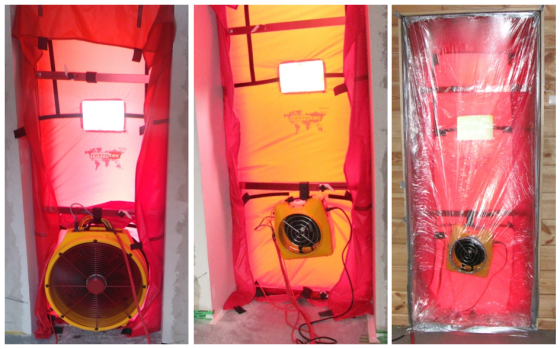

Mērījumi ar atšķirīgas ražības ventilatoriem un lietojot papildus hermetizācijas plēvi.
Ventilators (maksimālā plūsma) |
Papildus plēve |
Gaisa apmaiņa n50, 1/h |
Gaisa caurlaidība q50, m/h
|
Model 200 (1155 m3/h) |
Nav |
1,97 |
0,98 |
Model 200 (1155 m3/h) |
Ir |
1,97 |
0,98 |
Model 3000 (14440 m3/h) |
Nav |
2,36 |
1,18 |

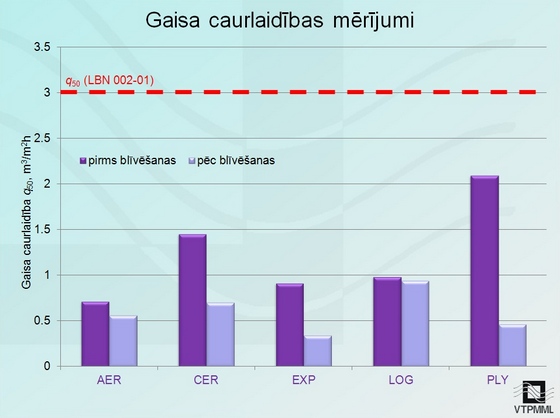

Mērījumi visiem testēšanas stendiem ar iekšējo apdari un būvkonstrukciju savienojumu vietu hermetizāciju.
Testēšanas stends |
Gaisa apmaiņa n50, 1/h |
Gaisa caurlaidība q50, m/h
|
LOG |
1,91 |
0,94 |
EXP |
0,67 |
0,34 |
AER |
1,12 |
0,56 |
CER |
1,47 |
0,70 |
PLY |
0,93 |
0,46 |

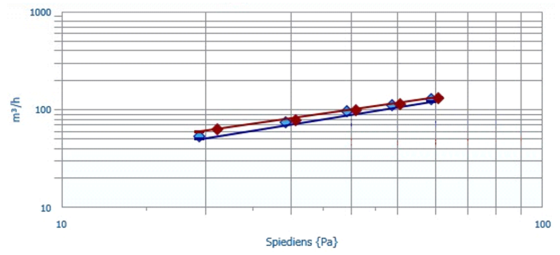

Gaisa plūsmas atkarības no spiedienu starpības mērījumu piemērs.

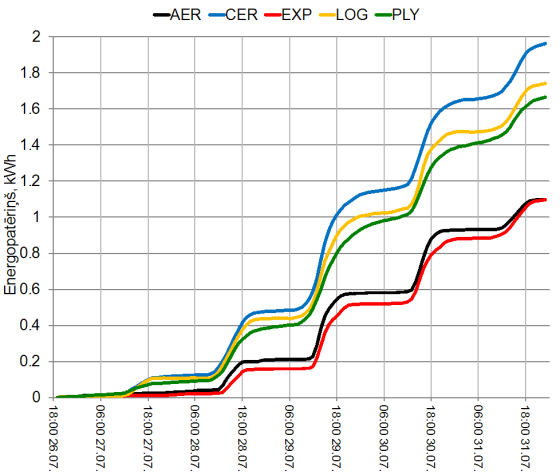

Visos testēšanas stendos normālā ekspluatācijas režīmā (ar ieslēgtu ventilāciju) tika veikts ilgtermiņa gaisa apmaiņas intensitātes n (1/h) monitorings, lietojot "iezīmētās gāzes" metodi un uzturot konstantu tās koncentrāciju telpā. Mērījumu ilgums sasniedza diennakti, LOG stendā papildus tika veikts arī līdz 3 diennaktīm pagarināts mērījums, lai analizētu ārējo faktoru ietekmi.
Kontrolei tika veikts arī mērījums hermetizētā LOG stendā ar izslēgtu ventilāciju.

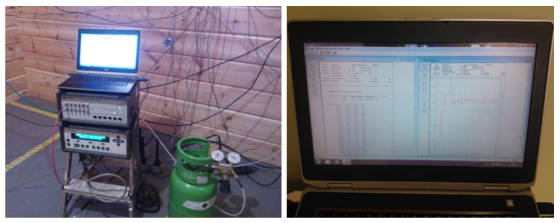

Mērsistēmas kopskats un mērījumu rezultātu attēlošana reālajā laikā

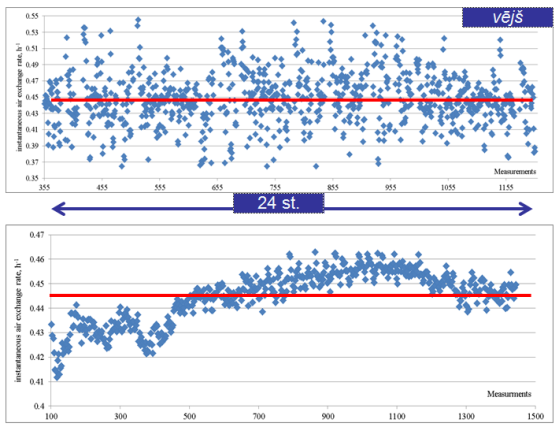

Dažādos laika apstākļos momentāni noteiktā gaisa apmaiņas svārstību intensitāte atšķīrās, kaut arī laikā vidējotā vērtība bija nemainīga praktiski visos testēšanas stendos

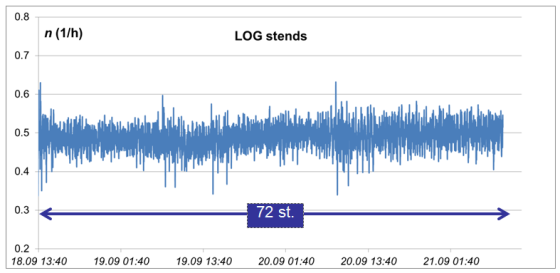

Gaisa apmaiņas mērījumi, kas tika veikti LOG stendā 3 diennaktis, parāda praktiski nemainīgu šī parametra vērību
Faktiskās gaisa apmaiņas mērījumu rezultāti:
Testēšanas stends |
Ventilācija |
Ventilācijas atvere
| Gaisa apmaiņa n, 1/h
|
LOG |
Ieslēgta |
Vaļā |
0,45±0,03 |
LOG |
Izslēgta |
Ciet |
0,03±0,01 |
EXP |
Ieslēgta |
Vaļā |
0,48±0,02 |
AER |
Ieslēgta |
Vaļā |
0,50±0,03 |
CER |
Ieslēgta |
Vaļā |
0,43±0,04 |
PLY |
Ieslēgta |
Vaļā |
0,44±0,01 |

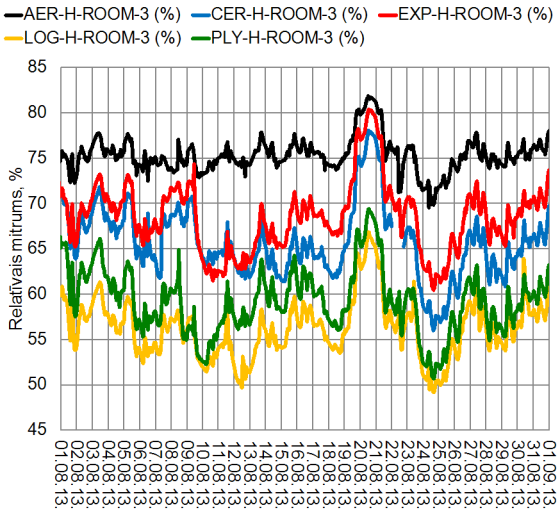

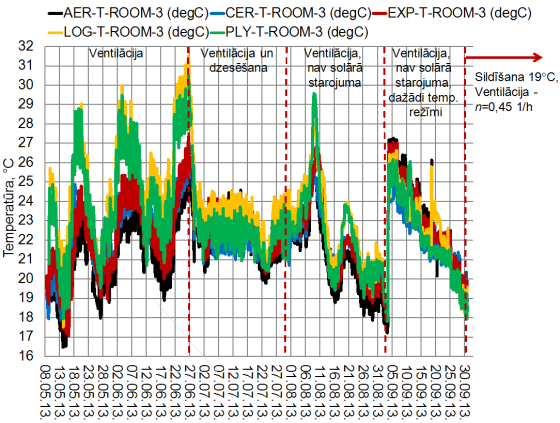

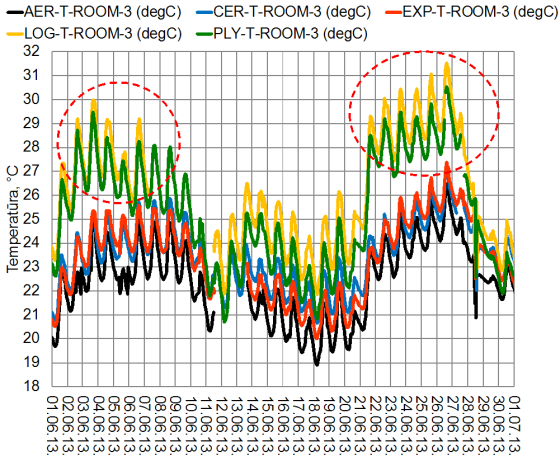

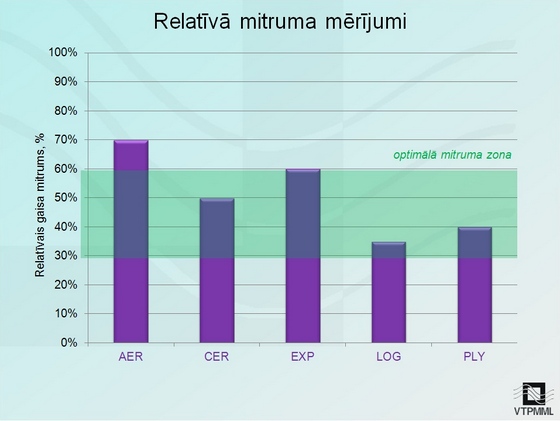

Reālo ilgtermiņa mērījumu rezultāti (att. 1) parāda, ka CER stenda konstrukcija pakāpeniski žūst, un mitruma riski šī stenda konstrukcijā nav gaidāmi. PLY stenda konstrukcijā mitrums 2013. gada septembrī jau sasniedz 85%. LOG stendam pēc apkures sezonas uzsākšanas 2013. gada septembrī relatīvais mitrums stabilizējas 75% līmenī.

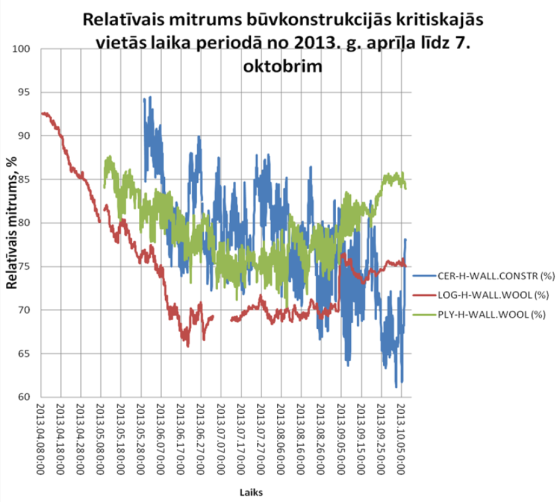

Attēls 1. Relatīvā mitruma dinamikas mērījumi dažādās būvkonstrukcijās. Zilā līkne norāda sensora mērījumu keramiskā bloka (CER) dobumā (gaisā). Sarkanā līkne atbilst starpslānim starp akmens vati un ārējo frēzbaļķi (LOG). Zaļā līkne atbilst slānim starp ārējo saplāksni un akmens vati (PLY)
Att. 2 uzskatāmi redzams, ka 2013. gada septembrī LOG un CER stendu konstrukcijās sēnīšu augšanas risku nav, tomēr PLY stendam situācija ir nepatīkamāka, un vide konstrukcijā ir labvēlīgāka, lai kritiskajās zonās sāktu augt pelējums – tā galvenais iemesls prettvaiku barjeras neesamība. Šie rezultāti labi saskaņojas ar modelēšanā iegūtajiem novērtējumiem.

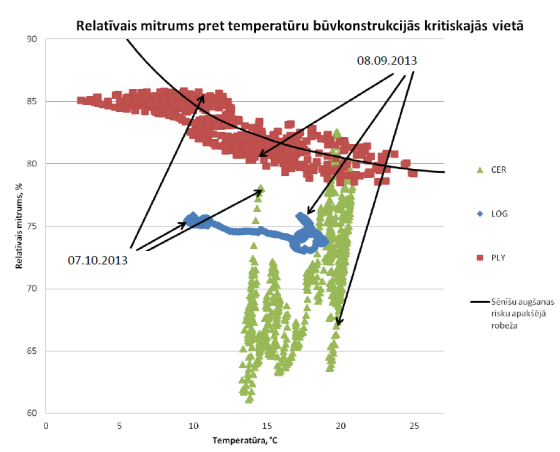

Attēls 2 Relatīvā mitruma atkarība no temperatūras izvēlētā rudens periodā 2013.g.
Svarīgi ir novērtēt, cik labi multifizikālās modelēšanas rezultāti korelē ar eksperimentālajiem rezultātiem mitruma dinamikai. Tas uzskatāmi parādīts attēlos 2 un 3 – skaitlisko aprēķinu rezultāti kopumā labi atbilst eksperimentālajiem, tomēr atšķirības ir vērojamas. Tās var izskaidrot ar to, ka faktiskās materiālu īpašības nedaudz atšķiras no tām vērtībām, kuras deklarē ražotāji un kuras ir pieejamas datu bāzēs.

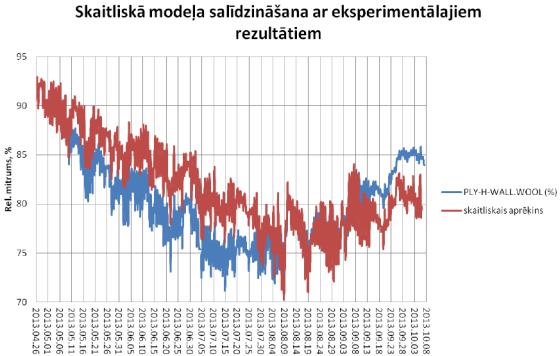

Attēls 3. Eksperimentālie rezultāti (zilā līkne) salīdzinājumā ar skaitliskajiem aprēķiniem atbilstoši izstrādātajai metodikai (sarkanā līnija) laika periodā no 2013. gada aprīļa līdz 2013. gada oktobrim PLY stenda konstrukcijā.

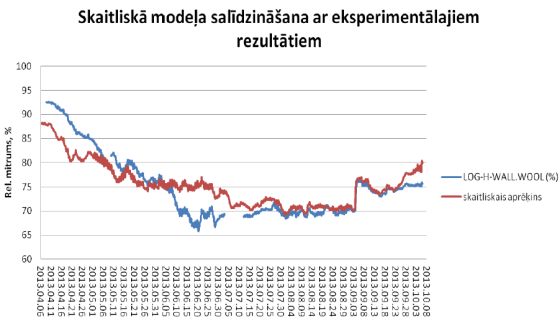

Attēls 4. Eksperimentālie rezultāti (zilā līkne) salīdzinājumā ar skaitliskajiem aprēķiniem (sarkanā līnija) laika periodā no 2013. gada aprīļa līdz 2013. gada oktobrim LOG stenda konstrukcijā.
Tādējādi parādīts, ka izstrādātie modeļi, metodika un aprēķinu metode var tikt sekmīgi izmantota gan mitruma stāvokļa, gan ūdens dinamikas un akumulācijas, gan mikroorganismu augšanas risku vispusīgai analīzei dažādās slāņainās būvkonstrukcijās.
